Mỗi bên đọc tọa độ một kiểu. Tổ trắc đạc quen UTM, hồ sơ địa chính hay biểu mẫu cũ ghi độ phút giây, kỹ sư môi trường cần số thập phân để dán vào Excel, còn chủ đất chỉ muốn một mã dán vào Google Maps là ra chỗ. Watermark in sai kiểu thì lại có người ngồi gõ lại từng con số, và sai sót bắt đầu từ đó.
ProofCam cho bạn đổi định dạng tọa độ in trên ảnh: số thập phân, độ phút giây (DMS), UTM, MGRS, kèm Plus Code tính ngay trên máy. Có thêm công cụ hiện trường cho biết khoảng cách và hướng từ chỗ bạn đứng tới một điểm mục tiêu, rồi in luôn lên ảnh. Bài này giải thích từng định dạng, chỗ cài đặt, và những gì con số trên ảnh nói được, không nói được.
Nói thẳng ngay từ đầu: mọi tọa độ ProofCam in ra đều theo hệ WGS84 của GPS. App không chuyển sang VN-2000.
Chọn định dạng tọa độ trong mẫu watermark
Định dạng tọa độ nằm trong mẫu watermark, nên mỗi dự án có thể dùng một kiểu khác nhau.
- Mở trình sửa mẫu watermark.
- Vào phần Địa chỉ.
- Ở mục Định dạng toạ độ, chọn Thập phân, DMS (độ phút giây), UTM hoặc MGRS.
Thập phân và DMS miễn phí. UTM và MGRS cần gói Plus. Nếu một mẫu đặt UTM hoặc MGRS được dùng trên gói Free, ví dụ đồng nghiệp chia sẻ mẫu cho bạn, watermark sẽ tự in số thập phân chứ không bỏ trống. Trình sửa mẫu trên cổng web Teamspace cũng có đủ các lựa chọn này, nên quản lý chỉ cần đặt một lần cho cả đội. Chi tiết về mẫu có trong bài mẫu watermark, kiểu và trường tùy chỉnh.
Cùng một điểm, năm cách ghi
Một vị trí ở trung tâm TP.HCM, in theo từng định dạng:
| Định dạng | Ví dụ | Gói |
|---|---|---|
| Thập phân | 10.776889, 106.700806 | Free |
| Độ phút giây (DMS) | 10°46′36.8″N 106°42′02.9″E | Free |
| UTM | 48P 685966 1191826 | Plus |
| MGRS | 48P XS 85966 91826 | Plus |
| Plus Code | 7P28QPG2+Q8 | Free |
Độ phút giây hay số thập phân?
Cả hai đều là vĩ độ, kinh độ. Số thập phân là kiểu Excel, phần mềm GIS và hầu hết app bản đồ đọc thẳng được, nên an toàn nhất khi ảnh sẽ đi vào bảng tính hay file KMZ. Độ phút giây dễ đọc to qua điện thoại hơn và khớp với nhiều biểu mẫu, bản đồ giấy cũ.
Tọa độ UTM
UTM chia Trái Đất thành các múi, vị trí tính bằng mét: múi (48P ở trên), tọa độ Đông (easting) và tọa độ Bắc (northing). Vì đơn vị là mét nên lấy hai ảnh trừ nhau là ước được khoảng cách. Dân trắc đạc, kỹ thuật hạ tầng hay dùng kiểu này.
Tọa độ MGRS
MGRS xây trên UTM, thêm mã ô vuông 100 km (XS ở trên) và rút ngắn chữ số. Kiểu này phổ biến trong quân sự, cứu hộ và một số ngành điện, viễn thông, nơi cần đọc vị trí ngắn gọn, không nhầm lẫn qua bộ đàm.
Plus Code
Bật Plus Code (mã Open Location Code, tính ngay trên máy) để in thêm một mã ngắn, ai cũng dán vào Google Maps được. Chọn Mã rút gọn + thành phố thì watermark in mã ngắn hơn kèm tên thành phố gần đó, đọc cho nhau qua điện thoại dễ hơn. Mã được tính trên máy nên mất sóng vẫn có. Plus Code miễn phí và in kèm được với bất kỳ định dạng nào.
Chỉ WGS84, không có VN-2000
Bản vẽ, hồ sơ địa chính và nhiều hợp đồng ở Việt Nam dùng hệ VN-2000. ProofCam không in hay chuyển đổi sang VN-2000. Tọa độ trên ảnh, kể cả UTM và MGRS, đều là phép chiếu từ WGS84.
Vì vậy:
- Đừng so trực tiếp số UTM trên ảnh với số trên bản vẽ VN-2000: hai hệ lệch nhau đáng kể.
- Cần đối chiếu thì giữ watermark ở một định dạng WGS84 (thập phân là gọn nhất), rồi chuyển hệ bằng phần mềm trắc địa của đơn vị.
In tâm ngắm ở giữa ảnh
Tọa độ là vị trí của điện thoại, không phải của vật nằm giữa khung hình. Để rõ bạn đang chụp vào đâu, bật In tâm ngắm (miễn phí). App in một dấu chữ thập mảnh và vòng tròn ở tâm ảnh, nhìn vào là biết ảnh nhắm vào cột điện, hố ga hay điểm lấy mẫu nào.

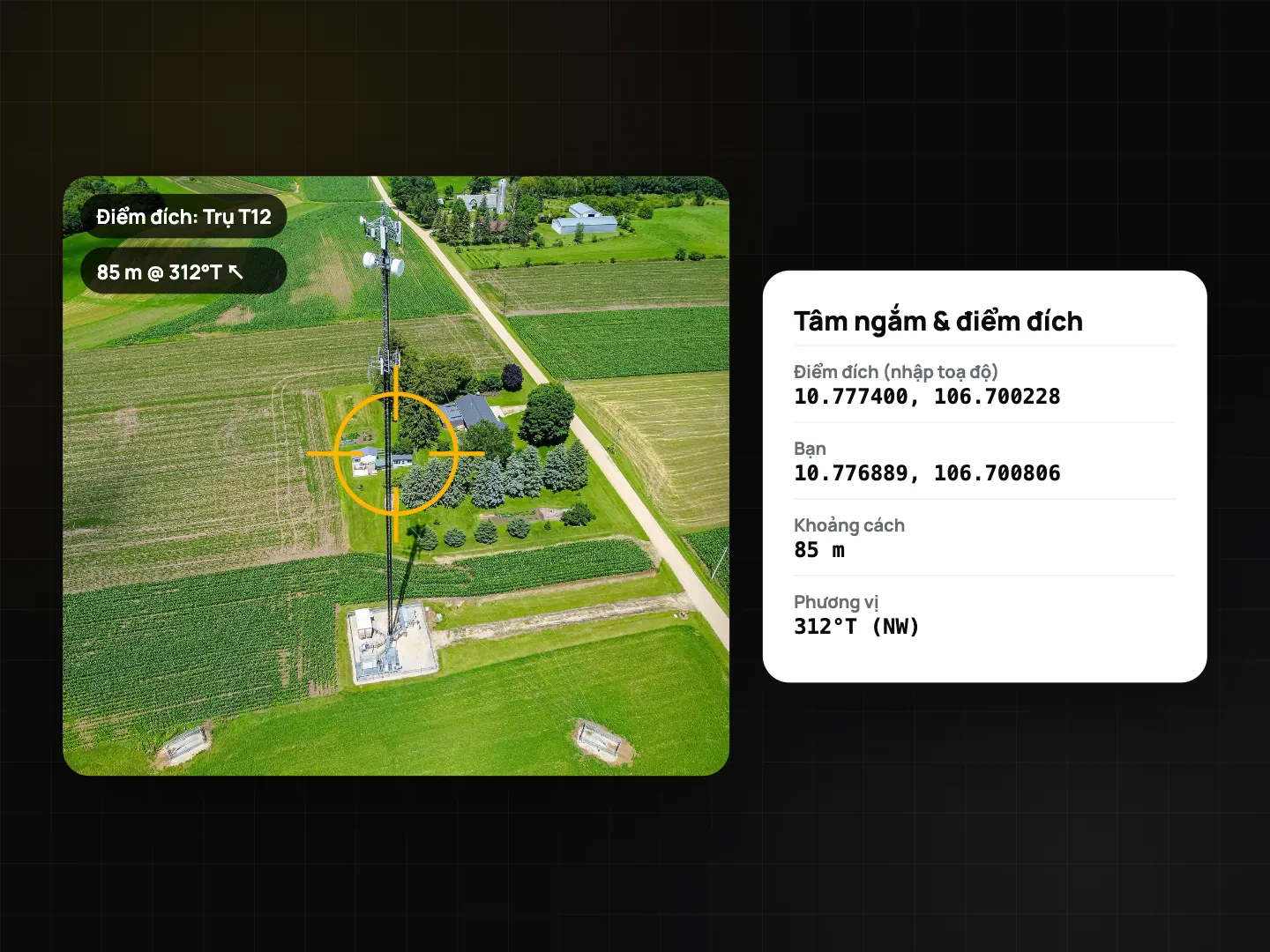

Tâm ngắm & điểm đích: khoảng cách và hướng tới mục tiêu
Có lúc bạn cần đi tìm một điểm chứ không chỉ ghi lại chỗ mình đứng: vị trí móng cột theo thiết kế, điểm quan trắc, van ngầm. Công cụ Tâm ngắm & điểm đích trong Công cụ hiện trường (trên iPhone là Công cụ hiện trường → Target point) giúp bạn đi tới đó và chứng minh mình đã tới.
- Đặt điểm đích bằng cách gõ vĩ độ, kinh độ kèm tên, hoặc chọn dùng vị trí hiện tại để đánh dấu chỗ đang đứng.
- Khung ngắm hiện dấu chữ thập, hướng so với bắc thật, khoảng cách tới điểm đích và mũi tên chỉ hướng rẽ.
- Bấm chụp. Watermark có thêm dòng "Target: <tên> <khoảng cách> @ <hướng>°T" và dòng góc phương vị.
- Xong việc thì xóa điểm đích.
Công cụ chạy ở chế độ chụp ảnh và miễn phí. Khoảng cách là đường thẳng (theo cung tròn lớn), đủ dùng trong phạm vi công trường. Đây không phải số đo trắc địa: nó phụ thuộc GPS và la bàn của điện thoại, cả hai đều có thể lệch gần kết cấu thép hay dưới tán cây. Cần độ chính xác cỡ centimet thì dùng máy trắc đạc; ProofCam in được số đọc từ thiết bị ngoài, xem bài máy đo hiện trường, RTK và laser.
Con số trên ảnh chính xác tới đâu?

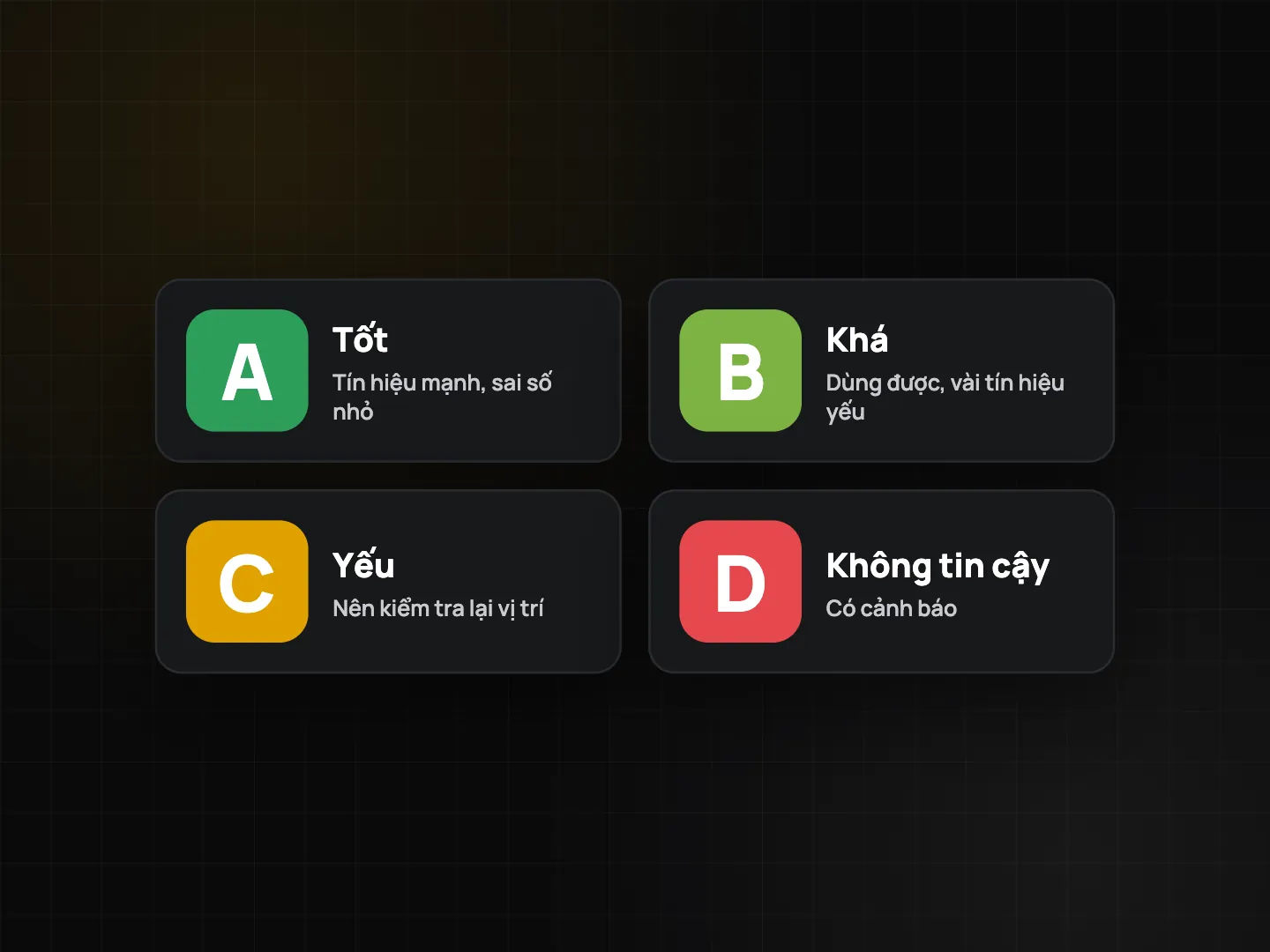

In tọa độ UTM tới từng mét không có nghĩa vị trí chính xác tới từng mét. Độ "chi tiết" của định dạng và độ chính xác của GPS là hai chuyện khác nhau. ProofCam chấm cho mỗi vị trí một hạng tin cậy từ A đến D, giải thích trong bài địa chỉ GPS, độ chính xác và hạng tin cậy vị trí.
Mẹo nhỏ:
- Đứng chỗ thoáng vài giây trước khi chụp ảnh mốc.
- Thêm dòng độ chính xác GPS vào mẫu để người xem biết sai số.
- Cả dự án dùng chung một định dạng, để số trên ảnh, file xuất và báo cáo khớp nhau.
Ngành nào hợp với định dạng nào
- Viễn thông: UTM hoặc thập phân cho vị trí trạm, thêm điểm đích để xác nhận đúng vị trí quy hoạch. Xem bài nghiệm thu trạm BTS, ảnh anten.
- Quan trắc môi trường: số thập phân cho Excel và KMZ, in tâm ngắm vào điểm lấy mẫu. Xem quan trắc môi trường hiện trường.
- Tuần đường, hạ tầng công cộng: Plus Code kèm tên thành phố để anh em báo vị trí qua điện thoại; xem báo cáo hư hỏng mặt đường.
- Nông nghiệp: độ phút giây hoặc thập phân cho khớp sổ sách ruộng đất.
Gói và nền tảng
| Tính năng | Android | iPhone | Gói |
|---|---|---|---|
| Thập phân, độ phút giây | Có | Có | Free |
| UTM, MGRS | Có | Có | Plus |
| Plus Code, Mã rút gọn + thành phố | Có | Có | Free |
| In tâm ngắm | Có | Có | Free |
| Tâm ngắm & điểm đích | Có | Có (Target point) | Free |
Định dạng tọa độ cũng đặt được trong trình sửa mẫu của cổng web Teamspace tại /app/.
Câu hỏi thường gặp
ProofCam có in tọa độ VN-2000 không?
Không. Mọi định dạng đều theo WGS84. Cần VN-2000 thì chuyển bằng phần mềm trắc địa.
Mẫu đặt UTM mà dùng gói Free thì sao?
Watermark sẽ in số thập phân thay thế, ảnh vẫn có vị trí dùng được.
Khoảng cách tới điểm đích có dùng để định vị móng được không?
Không. Đó là khoảng cách đường thẳng tính từ GPS và la bàn điện thoại, đủ để tìm điểm trên công trường, không thay được máy trắc đạc khi cắm mốc.
Plus Code có cần mạng không?
Không. Mã được tính ngay trên máy từ vị trí GPS.
Xem thêm: đo độ nghiêng bằng điện thoại, thước thủy, la bàn và số tầng trên ảnh bằng cảm biến khí áp.
