Một tấm ảnh hành lang tối, phòng bơm ồn hay sàn bị rung tự nó không nói lên vấn đề. Có con số đi kèm sẽ thuyết phục hơn, và có toạ độ tin được tới từng centimet càng tốt. ProofCam có thể ghi kèm vào ảnh số đo hiện trường (ánh sáng, tiếng ồn, độ rung từ cảm biến điện thoại) và số đo từ thiết bị ngoài (máy thu GNSS RTK, máy đo khoảng cách laser qua Bluetooth), vừa in thành dòng trên watermark, vừa lưu trong dữ liệu chứng cứ của file.
Nói trước cho rõ: các số đo này chỉ mang tính tham khảo, không phải kết quả của thiết bị đo đã kiểm định. Điện thoại không phải máy đo ồn hay máy đo lux đã hiệu chuẩn. Hãy dùng số đo để ghi nhận hiện trạng, còn khi quy chuẩn hay hợp đồng yêu cầu thì vẫn phải dùng thiết bị đạt chuẩn.
Đo ánh sáng, tiếng ồn, độ rung
Máy đo hiện trường dùng được với gói Plus hoặc team Business, trên Android và iOS. Mở trong Công cụ hiện trường.
- Ánh sáng (lux). Trên Android, ProofCam đọc cảm biến ánh sáng của máy và lấy trung vị nhiều lần đo. iPhone không có cảm biến ánh sáng cho app dùng, nên lux được ước tính từ thông số phơi sáng của camera (tốc độ màn trập, ISO, khẩu độ). Hướng camera vào vùng cần đo. Dữ liệu chứng cứ ghi rõ đây là giá trị ước tính từ camera.
- Tiếng ồn (dBA). Tín hiệu micro được tính theo trọng số A, hiển thị mức trung bình 10 giây (Leq) và mức lớn nhất. Âm thanh được phân tích ngay trên máy, không ghi âm, không lưu, không gửi đi đâu. App xin quyền micro đúng lúc và giải thích lý do.
- Độ rung. Cảm biến chuyển động cho giá trị RMS (m/s²) và tần số đỉnh (từ 2 Hz trở lên). Đặt máy nằm phẳng trên bề mặt cần kiểm tra.
Hiệu chỉnh
Số đo nào cũng có nhãn "ước tính". Micro và cảm biến sáng mỗi máy một khác. Nếu có máy đo chuẩn, hãy đo cùng một điểm bằng cả hai rồi nhập hệ số và độ bù hiệu chỉnh trong ProofCam. Hiệu chỉnh được lưu riêng cho từng điện thoại.
In số đo lên ảnh
Bấm "Chụp kèm số đo". Ảnh tiếp theo có thêm một dòng watermark ghi các giá trị, và cùng giá trị đó được lưu trong dữ liệu chứng cứ của ảnh. Con số và khung cảnh luôn đi cùng nhau, cùng được Photo Code bảo vệ.
Máy thu GNSS RTK bên ngoài
GPS điện thoại thường sai vài mét. Công việc đo đạc, điện lực, viễn thông nhiều khi cần độ chính xác tới centimet. Với team Business (hoặc đang dùng thử), ProofCam dùng được máy thu GNSS ngoài qua Bluetooth:
- Bật máy thu. Trên Android, ghép đôi máy thu trong cài đặt Bluetooth của hệ thống trước.
- Trong ProofCam, mở màn thiết bị ngoài ở Công cụ hiện trường rồi chọn máy thu.
- Nếu dùng số cải chính, nhập thông tin caster NTRIP (trạm CORS của đơn vị bạn hoặc của nhà cung cấp dịch vụ). ProofCam đẩy số cải chính vào máy thu và gửi lại vị trí cho caster khoảng 10 giây một lần.

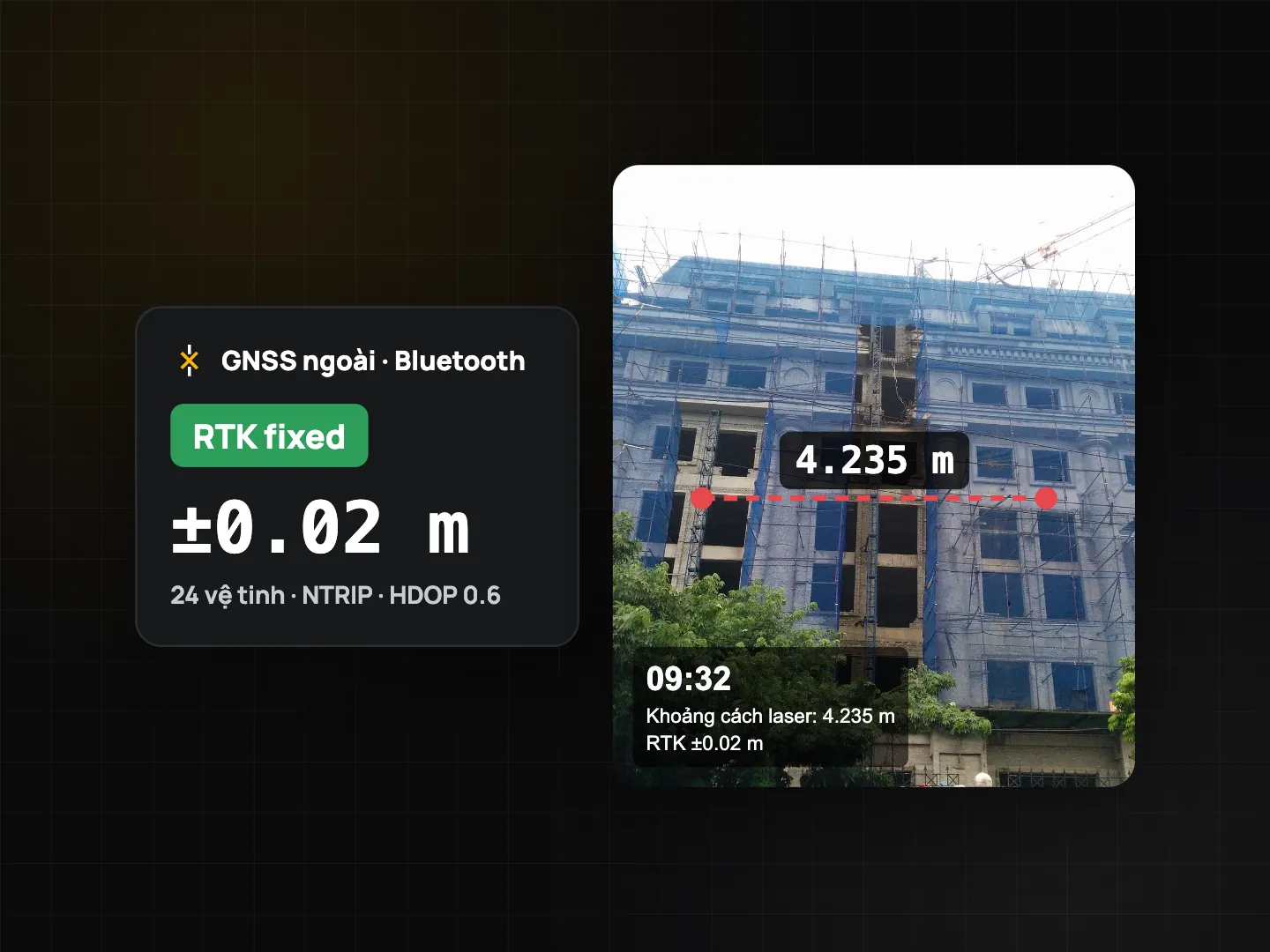

- Chụp như bình thường. Khi máy thu có bản định vị mới, toạ độ của nó thay cho toạ độ điện thoại, và watermark có dòng dạng "RTK FIXED ±0.02 m · tên máy thu".
Các cơ chế an toàn:
- Nếu bản định vị cuối của máy thu cũ hơn 3 giây, chẳng hạn khi mất Bluetooth, ProofCam tự quay về GNSS của điện thoại. Ảnh luôn ghi rõ nguồn toạ độ đã dùng.
- Nếu toạ độ máy thu và GNSS của điện thoại lệch nhau, ảnh được gắn cờ để người duyệt xem kỹ hơn.
Khác biệt giữa Android và iOS
| Android | iOS | |
|---|---|---|
| Máy thu Bluetooth Classic (SPP) | ✓ | Không hỗ trợ (iOS không cho phép) |
| Máy thu Bluetooth LE dạng cổng nối tiếp (UART) | ✓ | ✓ |
| Phụ kiện cấp vị trí cho dịch vụ định vị của iOS | — | ✓ |
| Số cải chính NTRIP | ✓ | ✓ |
Nhiều máy thu trắc địa dùng Bluetooth Classic. Nếu dùng iPhone, hãy kiểm tra máy thu có chế độ BLE nối tiếp hoặc chạy được như phụ kiện định vị cho iOS. ProofCam không dùng giao thức riêng của hãng nào, nên máy thu xuất được câu NMEA chuẩn dạng chữ sẽ chạy ổn nhất.
Máy đo khoảng cách laser
Số đo laser cũng in được lên ảnh (Business):
- Chế độ bàn phím: nhiều máy đo laser giả làm bàn phím Bluetooth. Chạm vào ô nhập trong ProofCam, bấm đo là số tự gõ vào.
- Gửi chữ qua Bluetooth: máy đo gửi kết quả dạng chữ được đọc trực tiếp (Bluetooth Classic hoặc BLE trên Android, BLE trên iOS).
ProofCam hiểu các đơn vị m, cm, mm, ft, inch, kể cả dấu phẩy thập phân kiểu Việt Nam.
Mỗi dòng máy một khác, nên hãy thử máy thu hoặc máy đo laser với ProofCam trước khi mang ra công trường.
Mẹo
- Giữ yên máy khi đo ồn và rung, đừng để tay che micro.
- Mỗi số đo một tấm ảnh để giá trị khớp với một khung cảnh rõ ràng.
- Xem loại fix trước khi chụp ảnh RTK. Chỉ "RTK FIXED" mới đạt độ chính xác centimet, "FLOAT" kém hơn.
- Về chất lượng vị trí nói chung, xem độ chính xác GPS và hạng tin cậy vị trí.
Câu hỏi thường gặp
Số đo dB của ProofCam có thay được máy đo ồn đạt chuẩn không?
Không. Đây là giá trị ước tính từ micro điện thoại và được ghi nhãn như vậy. Số này phù hợp để ghi nhận hiện trạng, không dùng cho đo kiểm theo quy chuẩn.
Vì sao iPhone và điện thoại Android cho số lux khác nhau?
iPhone ước tính lux từ thông số phơi sáng của camera, còn Android dùng cảm biến ánh sáng riêng. Hiệu chỉnh từng máy theo cùng một máy đo chuẩn sẽ giúp hai bên sát nhau hơn.
Máy thu RTK của tôi chỉ có Bluetooth Classic, dùng với iPhone được không?
Không dùng trực tiếp được. iOS không cho app kết nối thiết bị nối tiếp qua Bluetooth Classic. Hãy dùng điện thoại Android, hoặc máy thu hỗ trợ BLE nối tiếp hoặc phụ kiện định vị cho iOS.
