Công việc quan trắc ngoài hiện trường vốn lặp lại: cùng điểm đo, cùng góc chụp, cùng các chỉ tiêu, đợt này qua đợt khác. Giá trị nằm ở chuỗi số liệu, mà chuỗi đó chỉ dùng được khi mỗi tấm ảnh gắn chắc với điểm quan trắc, ngày giờ và điều kiện lúc đo. Nhật ký quan trắc hiện trường mà ghi bằng sổ tay, ảnh để lẫn trong thư viện điện thoại thì đứt đúng ở mắt xích đó. Bài này hướng dẫn tổ chức điểm quan trắc, đợt lấy mẫu và kiểm tra chống xói lở, thoát nước mưa ở công trường trong ProofCam, để ảnh nào cũng tự mang thời gian, vị trí và số đo của nó.
Nói trước ranh giới: ProofCam ghi lại những gì bạn thấy và những gì thiết bị của bạn đọc được. ProofCam không phải thiết bị quan trắc đã kiểm định và không thay thế phương pháp đo được công nhận. Quan trắc môi trường theo quy định phải dùng phương pháp, thiết bị đạt chuẩn và báo cáo theo yêu cầu của cơ quan quản lý. ProofCam là công cụ cho phần ảnh hiện trường và biểu mẫu ghi chép xung quanh công việc đó.
Nhật ký hiện trường thường yếu ở đâu
- Ảnh không xác định được vị trí. "Song_0614.jpg" không cho biết điểm quan trắc nào, có chụp đúng chỗ như tháng trước không.
- Số đo tách rời khung cảnh. pH ghi trong sổ, ảnh nằm trong máy, nhãn mẫu dán trên chai. Ghép lại sau đó là đoán.
- Điểm đo không có sóng. Bờ sông, mỏ đá, khu xử lý xa khu dân cư thường mất sóng.
- Biến đổi không thấy được qua một tấm ảnh. Nước đục sau mưa, mái taluy sạt dần, bùn đất dồn sau hàng rào chắn: cần chuỗi ảnh từ một vị trí cố định.
- Lỗi phát hiện rồi bỏ đó. Hàng rào chắn bùn bị rách được ghi lại, nhưng không ai chứng minh được đã sửa lúc nào.
ProofCam cho nhật ký quan trắc hiện trường: tính năng và gói
| Nhu cầu | Tính năng ProofCam | Gói |
|---|---|---|
| Ảnh có giờ mạng, toạ độ GPS, độ cao, hướng la bàn, ghi chú | Camera dấu thời gian | Free |
| Biết toạ độ đáng tin tới đâu | Hạng tin cậy vị trí A–D, phát hiện vị trí giả | Free (đầy đủ trên Android, kiểm tra cơ bản trên iPhone) |
| Mỗi điểm quan trắc một hồ sơ | Dự án có toạ độ và bán kính | Free (cá nhân), Teamspace |
| Tới nơi là tự chọn đúng điểm | Tự chọn dự án/mẫu khi ở trong bán kính | Plus |
| Ảnh của đội chỉ được chụp tại điểm | Bắt buộc ở trong vùng geofence (50 m–1 km) | Business |
| Chuỗi ảnh từ vị trí cố định + timelapse | Chụp hẹn khoảng + video timelapse MP4 trên máy | Plus |
| Độ ồn, ánh sáng, độ rung tham khảo in trên ảnh | Máy đo hiện trường, "Chụp kèm số đo" | Plus hoặc team Business |
| Biên bản lấy mẫu có mã mẫu, số đo từ thiết bị của bạn, chữ ký | Checklist (quét mã vạch, số, ảnh, chữ ký, vị trí GPS) | Free (1 mẫu), Plus (không giới hạn) |
| Toạ độ điểm chính xác tới centimet | Máy thu GNSS RTK ngoài | Business (hoặc dùng thử) |
| Làm việc khi mất sóng | Chụp offline + Trung tâm đồng bộ | Free |
| Bản đồ tất cả điểm và ảnh | Xuất KMZ xem trên Google Earth | Free (10 ảnh/lần), Plus (không giới hạn) |
| Báo cáo đợt quan trắc | Trình tạo báo cáo PDF | Plus hoặc team Business |
Quy trình một đợt ra hiện trường
Chuẩn bị
- Mỗi điểm quan trắc là một dự án, ví dụ "MW-03 · Hạ lưu sông", có toạ độ và bán kính. Với Plus, ProofCam tự chọn dự án và mẫu watermark khi bạn tới điểm. Với team Business, quản trị viên có thể bắt buộc ảnh phải chụp trong vùng geofence của dự án.
- Tạo mẫu watermark có các trường tuỳ chỉnh như "Mã điểm", "Loại đợt" (định kỳ, sau mưa, có phản ánh), "Người lấy mẫu".
- Soạn checklist: "Biên bản lấy mẫu hiện trường" và, với công trường, phiếu kiểm tra chống xói lở, bùn đất. Xem checklist nghiệm thu và báo cáo PDF.
- Cần toạ độ điểm chính xác? Kết nối máy thu GNSS RTK qua Bluetooth (Business). Watermark sẽ có dòng dạng "RTK FIXED ±0.02 m". Chi tiết và giới hạn trên iPhone có trong bài máy đo hiện trường, RTK và laser.
Tại điểm quan trắc
- Xem hạng tin cậy vị trí trước khi chụp. Hạng tin cậy vị trí cho biết bản định vị đã đủ tốt chưa; nếu thấp, ra chỗ thoáng chờ một lúc.
- Chụp ảnh góc cố định trước tiên, đứng đúng chỗ và hướng như các đợt trước. Hướng la bàn in theo bắc thật, giúp canh lại góc dễ hơn.
- Thêm số đo tham khảo nếu cần. Bấm Chụp kèm số đo để in độ ồn (dBA, Leq 10 giây và mức lớn nhất), ánh sáng (lux) hoặc độ rung (m/s² RMS và Hz) lên ảnh. Mọi giá trị đều ghi nhãn ước tính; âm thanh không bị ghi âm. Trên iPhone, lux được ước tính từ thông số phơi sáng của camera. Nếu có máy đo chuẩn, hãy nhập hệ số hiệu chỉnh cho từng điện thoại.

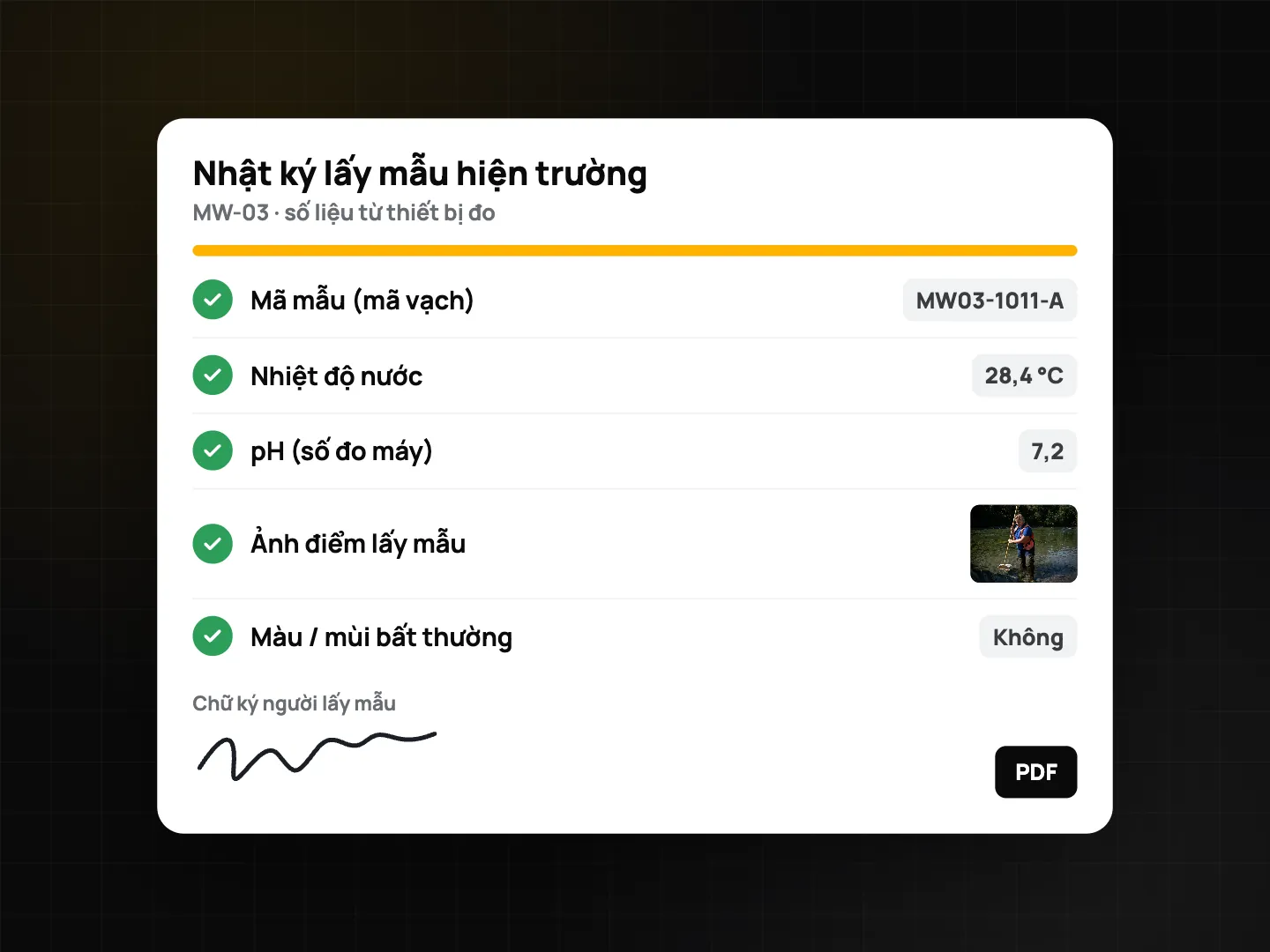

- Điền biên bản lấy mẫu: quét mã vạch trên chai mẫu để lấy mã mẫu, nhập pH và nhiệt độ từ thiết bị đo đã hiệu chuẩn của bạn, chụp điểm lấy mẫu và màn hình máy đo, trả lời các câu quan sát, ký tên.
- Mất sóng? Mọi thứ lưu trên máy và nằm trong Trung tâm đồng bộ cho tới khi tải lên. Xem chụp ảnh bằng chứng không cần mạng.
Chụp hẹn khoảng và timelapse

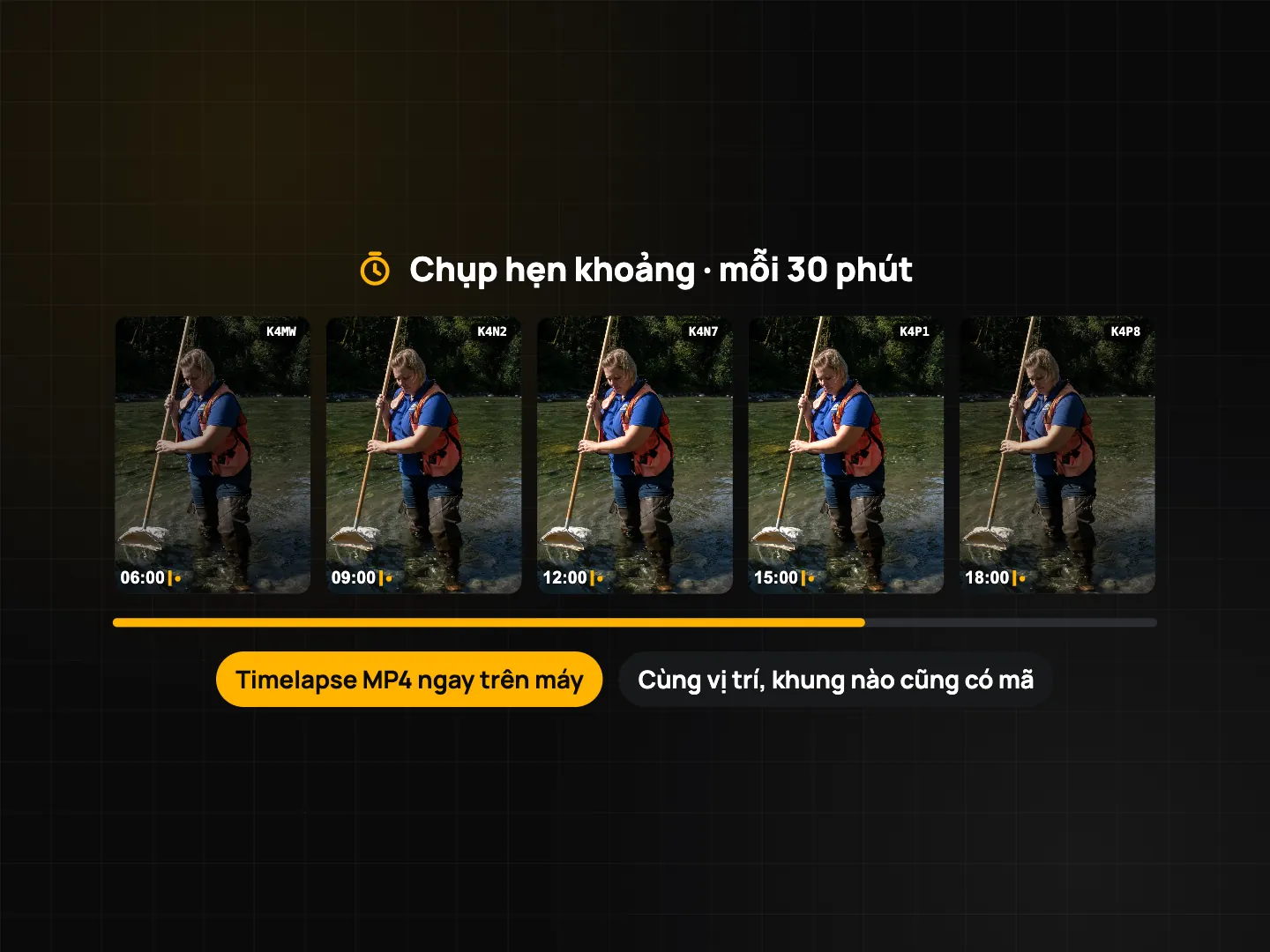

Muốn ghi lại biến đổi trong vài giờ, như dòng chảy tràn khi mưa, mực nước triều hay bụi từ một hoạt động, hãy dùng chụp hẹn khoảng (Plus). Chọn khoảng cách tính bằng giây hoặc phút, cố định điện thoại trên chân máy hoặc kẹp ở vị trí cố định và cắm sạc hoặc pin dự phòng: màn hình luôn sáng trong lúc chạy. Mỗi khung hình là một ảnh có watermark và Photo Code riêng. Khi dừng, ProofCam tạo video timelapse MP4 ngay trên máy. Cách dùng tương tự cho tiến độ công trình có trong bài hướng dẫn chụp ảnh công trình.
Sau đợt đo
- Xuất KMZ để xem toàn bộ điểm và ảnh trên Google Earth, hoặc gửi link chia sẻ Teamspace cho chủ đầu tư.
- Lập báo cáo đợt bằng trình tạo báo cáo (Plus hoặc team Business): trang bìa, số ảnh mỗi trang, dòng thời gian, phần checklist; hoặc Báo cáo PDF nhanh từ các ảnh đã chọn.
- Mục kiểm tra bị gắn cờ thành việc cần làm trong team, ảnh kiểm tra là "ảnh trước", sửa xong chụp "ảnh sau".
- Teamspace tại /app/ cho xem ảnh theo ngày, theo người, theo dự án trên bản đồ, cùng các biểu mẫu đã nộp để duyệt.
Mẫu biên bản lấy mẫu và phiếu kiểm tra công trường
| Mục | Loại câu hỏi |
|---|---|
| Mã điểm quan trắc | Chọn một |
| Loại đợt (định kỳ / sau mưa / có phản ánh) | Chọn một |
| Mã mẫu | Quét mã vạch/QR |
| Ngày lấy mẫu | Ngày |
| Nhiệt độ nước theo nhiệt kế của bạn | Số có đơn vị (°C) |
| pH theo máy đo của bạn | Số có giới hạn min/max |
| Ảnh màn hình máy đo | Ảnh (tối thiểu 1) |
| Ảnh toàn cảnh và cận cảnh điểm lấy mẫu | Ảnh (tối thiểu 2) |
| Màu, mùi, bọt bất thường | Có / Không (gắn cờ khi "Có") |
| Vị trí | Vị trí GPS |
| Người lấy mẫu | Chữ ký |
Nếu cần theo dõi QA/QC hiện trường, thêm câu hỏi cho mẫu QC (mẫu trắng hiện trường, mẫu lặp) với mã riêng quét bằng mã vạch. Với phiếu kiểm tra chống xói lở, thoát nước mưa ở công trường, thêm: hàng rào chắn bùn còn nguyên (Có / Không + ảnh), hố ga có che chắn, lối ra vào xe sạch, bùn đất tràn ra ngoài công trường (gắn cờ khi "Có" → tạo việc), lượng mưa từ lần kiểm tra trước (số, mm).
Dù ghi gì, hãy tuân theo phương pháp, thời gian bảo quản mẫu và mẫu báo cáo mà giấy phép hoặc cơ quan quản lý yêu cầu. ProofCam hỗ trợ hồ sơ đó chứ không quy định nội dung của nó.
Mẹo
- Đánh dấu chỗ đứng chụp bằng cọc hoặc sơn để đợt nào cũng chụp từ một chỗ.
- Chụp màn hình thiết bị đo cạnh mỗi giá trị bạn nhập tay.
- Ghi ngày hiệu chuẩn thiết bị vào một trường chữ trong checklist.
Các đội làm việc ngoài trời khác cũng làm theo cách này: xem nhật ký đồng ruộng điện tử và báo cáo hư hỏng mặt đường cho đội tuần đường.
Câu hỏi thường gặp
Số đo độ ồn, ánh sáng của ProofCam có dùng cho quan trắc theo quy định được không?
Không. Đó là giá trị ước tính từ cảm biến điện thoại và được ghi nhãn như vậy. Đo theo quy định phải dùng thiết bị và phương pháp đạt chuẩn; ProofCam có thể chụp và đóng dấu ảnh màn hình của thiết bị đó.
Có thể để điện thoại tại điểm đo chụp hẹn khoảng nhiều ngày không?
Chụp hẹn khoảng giữ màn hình luôn sáng, nên phù hợp các phiên vài giờ khi máy được cố định và cắm nguồn, không phải quan trắc tự động dài ngày.
Điểm quan trắc ở vùng không có sóng thì sao?
Vẫn dùng được. Ảnh, số đo, checklist, chữ ký đều lưu offline và đồng bộ sau qua Trung tâm đồng bộ.
Toạ độ điểm quan trắc chính xác tới đâu?
GPS điện thoại thường sai vài mét; hạng tin cậy vị trí cho biết từng bản định vị đáng tin tới đâu. Cần độ chính xác centimet thì kết nối máy thu GNSS RTK ngoài (Business).
